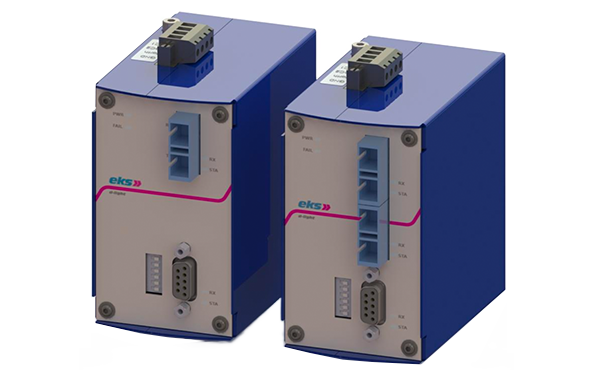

Die Geräte des Typs DL-485-TELE übertragen serielle COM2Bus-Signale von TELENOT Einbruchmeldezentralen über Lichtwellenleiterstrecken.
Sie ersetzen/erweitern entsprechende RS485 Zweidraht-Leitungen.
Zwei Versorgungsspannungseingänge ermöglichen eine redundante Spannungsversorgung.
Ein integriertes Fehlerrelais (optional) und eine LED signalisieren auftretende Fehler.
Die Systeme DL-485-TELE2X können RS-485 Signale an zwei optische Schnittstellen weiterleiten.
Unsere Mitarbeiter helfen Ihnen gerne bei der Auswahl unserer Produkte weiter.
Tel. +49 2762 9313-600
Schreiben Sie uns!| Typ | P-ST | MM-ST | MM-SC | MM-SC/BIDI | SM-ST | SM-SC | SM-SC/BIDI | ||
|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer DL485-TELE |
01201 6101 |
01201 6121 |
01201 6123 |
01201 6123-BIDI A 6123-BIDI B |
01201 6131 |
01201 6133 |
01201 6133-BIDI A 6133-BIDI B |
||
| Artikelnummer DL485-TELE/2x |
01201 6151 |
01201 6171 |
01201 6173 |
01201 6173-BIDI |
01201 6181 |
01201 6183 |
01201 6183-BIDI |
||
| Datenrate | 1.200 Bit/s bis 3 MBit/s | ||||||||
| Übertragungsart | Halb-Duplex | ||||||||
| LWL-Stecker | ST | ST | SC | SC | ST | SC | SC | ||
| Fasertyp | POF 980/1000 μm |
Multimode 62,5 (50)/125 μm |
Singlemode 9/125 μm |
||||||
| Optisches Budget | 12 dB | 13 dB | 17 dB | ||||||
| Optische Reichweite | 50 m (180 dB/km) |
5 km (2 dB/km) |
30 km (0,4 dB/km) |
||||||
| Wellenlänge | 650 nm | 1300 nm | 1300 nm 1550 nm |
1310 nm | 1310 nm 1550 nm |
||||
| Abschlusswiderstand | schaltbar | ||||||||
| RS485 Anschlusslänge | 1200 m (9,6-187,5 KBit/s), 400 m (500 KBit/s), 200 m (1,5 MBit/s) | ||||||||
| RS485 Anschlussstecker | 9-polige D-Sub-Buchse und 6-polige Anschlussklemme | ||||||||
| Status-LEDs | Stromversorgung (grün) / Datenempfang (gelb) / Status/Fehler (rot) | ||||||||
| Versorgungsspannung | 12–30 VDC, weitere Möglichkeiten auf Anfrage | ||||||||
| Leistungsaufnahme | 5 Watt, 200 mA (24 V) | ||||||||
| Potenzialtrennung | 500 VDC (24 VDC <> RS485) | ||||||||
| Betriebstemperatur | –40 °C – +70 °C (Multimode und Singlemode mit ST oder SC) / –20 °C – +55 °C (alle anderen) | ||||||||
| EMV | DIN EN 55032:2016-02 - Klasse A / DIN EN 61000-6-2:2005 | ||||||||
| Gewicht | 500 g | ||||||||
| Abmessungen | 60 x 120 x 110 mm | ||||||||
| Gehäuse | Edelstahl, pulverbeschichtet | ||||||||
