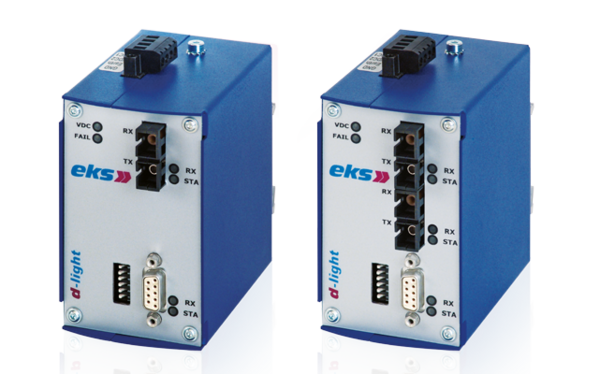

Die LWL-Systeme DL422 vernetzen Applikationen mit RS422- Schnittstelle über Lichtwellenleiter.
Mit diesem innovativen System lassen sich optische Bus-, Sternoder Baumstrukturen ebenso realisieren wie elektrisch-optisch gemischte Strukturen.
LEDs und optional potenzialfreie Kontakte eines Fehlerrelais signalisieren fehlerhafte Zustände.
Unsere Mitarbeiter helfen Ihnen gerne bei der Auswahl unserer Produkte weiter.
Tel. +49 2762 9313-600
Schreiben Sie uns!
| Typ | P-ST | H-ST | MM-ST | MM-SC | MM-SC/BIDI | SM-ST | SM-SC | SM-E2 | SM-SC/BIDI |
|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer DL422 |
01000 2101 |
01000 2112 |
01000 2121 |
01000 2123 |
01000 2123-BIDI A 2123-BIDI B |
01000 2131 |
01000 2133 |
01000 2135 |
01000 2133-BIDI A 2133-BIDI B |
| Artikelnummer DL422-2x |
01000 2151 |
01000 2162 |
01000 2171 |
01000 2173 |
01000 2173-BIDI |
01000 2181 |
01000 2183 |
01000 2185 |
01000 2183-BIDI |
| LWL-Stecker | ST | ST | ST | SC | SC | ST | SC | E-2000 | SC |
| Fasertyp | POF 980/1000 μm |
HCS 200/230 μm |
Multimode 62,5 (50)/125 μm |
Singlemode 9/125 μm |
|||||
| Optisches Budget | 12 dB | 12 dB | 12 dB | 16 dB | |||||
| Optische Reichweite | 50 m (180 dB/km) |
200 m (8 dB/km) |
5 km (1 dB/km) |
30 km, weitere bis zu 100 km auf Anfrage (0,3 dB/km) |
|||||
| Wellenlänge | 650 nm | 850 nm | 1310 nm | 1310 nm 1550 nm |
1310 nm | 1310 nm 1550 nm |
|||
| Datenrate max. | Punkt-zu-Punkt-Topologie: 1,5 MBit/s max. / Linien-Topologie: 1,5 MBit/s geteilt durch die Anzahl der DL422-Systeme | ||||||||
| Übertragungsart | Duplex, Halb-Duplex bei DL422-2x | ||||||||
| Abschlusswiderstand | schaltbar | ||||||||
| RS422 Anschlusslänge | 50 m | ||||||||
| RS422 Anschlussstecker | 9-polige D-Sub-Buchse und 6-polige Schraub-Anschlussklemme | ||||||||
| Status-LEDs | Stromversorgung (grün) / Datenempfang (grün) / Status (rot) | ||||||||
| Versorgungsspannung | 12–30 VDC, weitere Möglichkeiten auf Anfrage | ||||||||
| Leistungsaufnahme | 5 Watt, 200 mA (24 V) | ||||||||
| Potenzialtrennung | 500 VDC (24 VDC <> RS422) | ||||||||
| Betriebstemperatur | –40 °C – +70 °C (Multimode und Singlemode mit ST oder SC) / –20 °C – +55 °C (alle anderen) | ||||||||
| EMV | EN61000-6-2 / EN55022 Klasse B + A1 + A2 | ||||||||
| Gewicht | 570 g | ||||||||

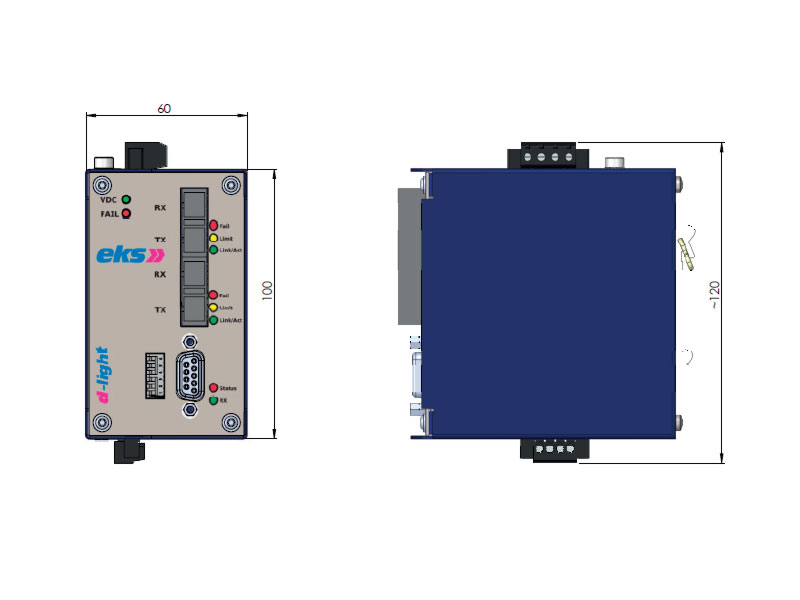

| Abmessungen | 60 x 100 x 113 mm (60 x 120 x 113 mm inkl. Steckverbinder) | ||||||||
| Gehäuse | Edelstahl, pulverbeschichtet | ||||||||
