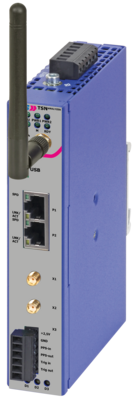

TSN-Analyzer

Der TSN-Analyser ist ein von eks Engel entwickeltes, neues Diagnosegerät in robuster Bauform. Es ist insbesondere für die Projektierung wie auch die Inbetriebnahme, Wartung und kontinuierliche Überwachung von TSN-Netzwerken (Time-Sensitive Networking) entwickelt worden.

Anders als teure Laborgeräte ermöglicht der TSN-Analyzer einen einfachen und kostengünstigen Einstieg in die Analyse von TSN-Datenverker. Die wird durch die im LNI 4.0- und IIC-Testbed erprobte TSN-Technologie von InnoRoute möglich.

Der TSN-Analyzer unterstützt unter anderem die Echtzeit-Standards und Verfahren aus den Bridges- und Bridged-Network-Normen IEEE 802.1Q und das auf der Zeitsynchronisationsspezifikation IEEE 1588 basierende Profil aus IEEE 802.1AS.

Über die integrierte Webschnittstelle können Management- und Diagnosefunktionen über eine selbsterklärende grafische Benutzeroberfläche genutzt werden. Ein Command Line Interface (CLI) steht ebenfalls zur Verfügung.

In Zukunft kann über optionale Software-Module der Funktionsumfang des TSN-Analyzers individuell erweitern. Geplant sind etwa TSN-Endpoint, Traffic Generator und verschiedene Protokollkonverter, beispielsweise von TSN auf Profinet oder Modbus-TCP.
