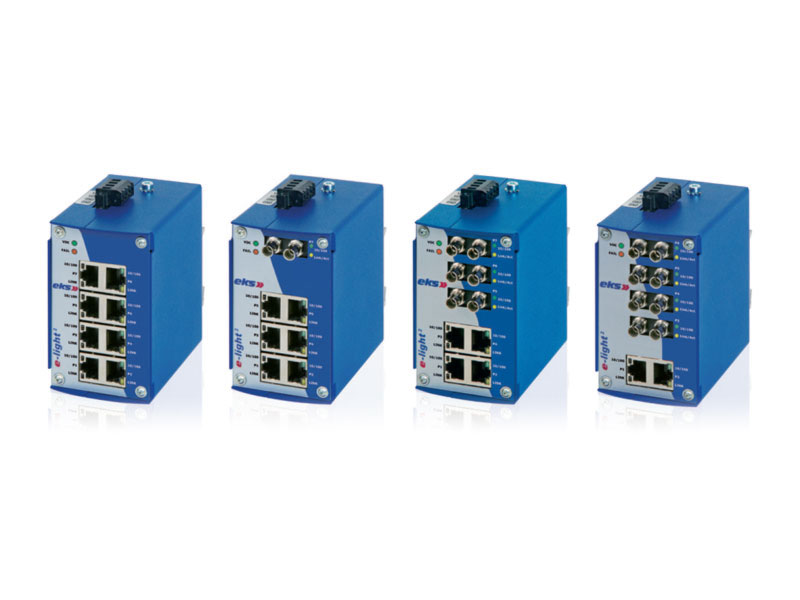

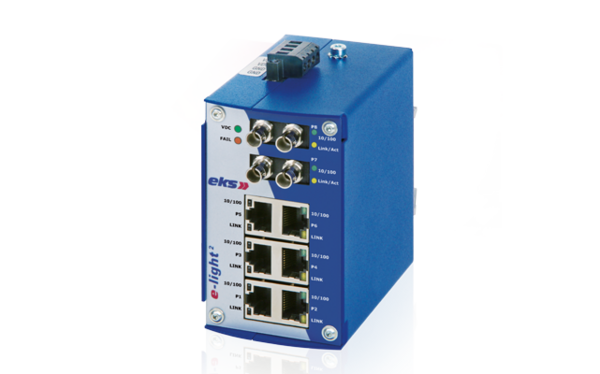

Die Serie EL-100-2 umfasst ungemanagte 6/7/8-Port-Switche für 10/100 MBit/s mit wahlweise bis zu acht RJ45-Ethernet-Ports und bis zu drei optischen Ports, die mit Kunststoff-, HCS-, Multimodeoder Singlemode-LWL funktionieren. Weitere Features sind Auto- Negotiation, MDI/MDI-X, redundante Spannungsversorgung und erweiterter Temperaturbereich. LEDs signalisieren fehlerhafte Zustände.
Unsere Mitarbeiter helfen Ihnen gerne bei der Auswahl unserer Produkte weiter.
Tel. +49 2762 9313-600
Schreiben Sie uns!
| Typ | 8TX | 6TX 1FX |
6TX 2FX |
4TX 3FX |
2TX 4FX |
6TX 2FX BIDI |
6TX 1FX |
6TX 2FX |
4TX 3FX |
2TX 4FX |
6TX 2FX BIDI |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer EL100-2 mit SC |
0400001 000000 |
0400001 000033 |
0400001 003333 |
0400001 00333333 |
0400001 33333333 |
0400001 003637 |
0400001 000053 |
0400001 005353 |
0400001 00535353 |
0400001 53535353 |
0400001 005677 |
| Artikelnummer EL100-2 mit ST |
- | 0400001 000031 |
0400001 003131 |
0400001 00313131 |
0400001 31313131 |
- | 0400001 000051 |
0400001 005151 |
0400001 00515151 |
0400001 51515151 |
- |
| Artikelnummer EL100-2 mit E-2000 |
- | 0400001 000035 |
0400001 003535 |
0400001 00353535 |
0400001 35353535 |
- | 0400001 000055 |
0400001 005555 |
0400001 00555555 |
0400001 55555555 |
- |
| Fasertyp | - | Multimode 62,5 (50)/125 μm |
Singlemode 9/125 μm |
||||||||
| Optisches Budget | - | 12 dB | 16 dB | ||||||||
| Optische Reichweite | - | 5 km (1 dB/km) |
30 km, weitere bis zu 100 km auf Anfrage (0,3 dB/km) |
||||||||
| Wellenlänge | - | 1310 nm | 1310 nm 1550 nm |
1310 nm | 1310 nm 1550 nm |
||||||
| Anzahl FX-Ports | 0 | 1 | 2 | 3 | 4 | 2 | 1 | 2 | 3 | 4 | 2 |
| Anzahl TX-Ports | 8 | 6 | 6 | 4 | 2 | 6 | 6 | 6 | 4 | 2 | 6 |
| TX-Port | RJ45 / Auto-Negotiation / Auto MDI/MDI-X / Supports length up to 100 m (CAT 6) | ||||||||||
| IEEE | IEEE 802.3 10Base-T Ethernet / IEEE 802.3u 100Base-TX und 100Base-FX Fast Ethernet | ||||||||||
| Status-LEDs | Stromversorgung (grün) / Fehler (rot) / Port LEDs (gelb/grün) | ||||||||||
| Versorgungsspannung | 12–30 VDC, weitere Möglichkeiten auf Anfrage | ||||||||||
| Fehler-Relais (optional) | 25 VDC (1 A) / 60 VDC (0,3 A) | ||||||||||
| Leistungsaufnahme | 5 Watt, 200 mA (24 V) | ||||||||||
| Potenzialtrennung | 500 VDC | ||||||||||
| Betriebstemperatur | –40 °C – +70 °C (Multimode und Singlemode mit ST oder SC) / –20 °C – +55 °C (alle anderen) | ||||||||||
| EMV | EN61000-6-2 / EN55022 Klasse B + A1 + A2 | ||||||||||
| Gewicht | 570 g | ||||||||||

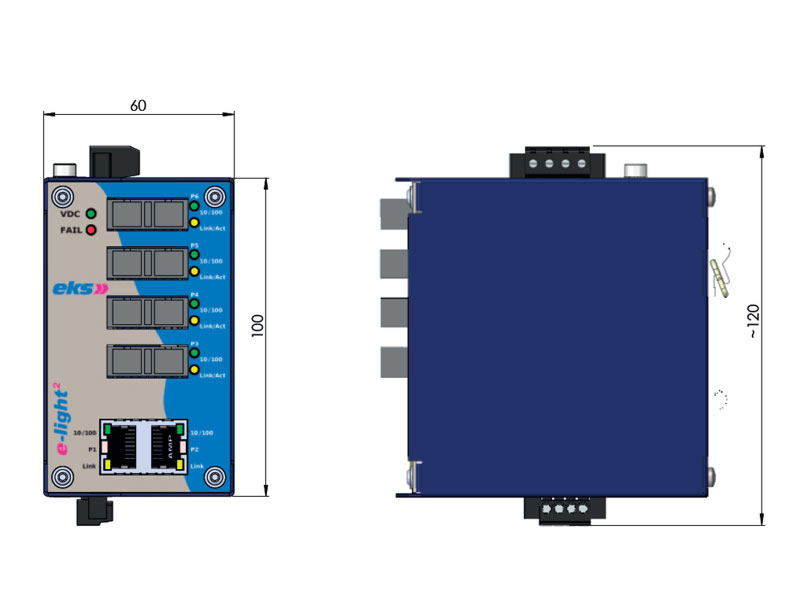

| Abmessungen | 60 x 100 x 113 mm (60 x 120 x 113 mm inkl. Steckverbinder) | ||||||||||
| Gehäuse | Edelstahl, pulverbeschichtet | ||||||||||
