Solarpark sicher vernetzen und ausfallsicher betreiben

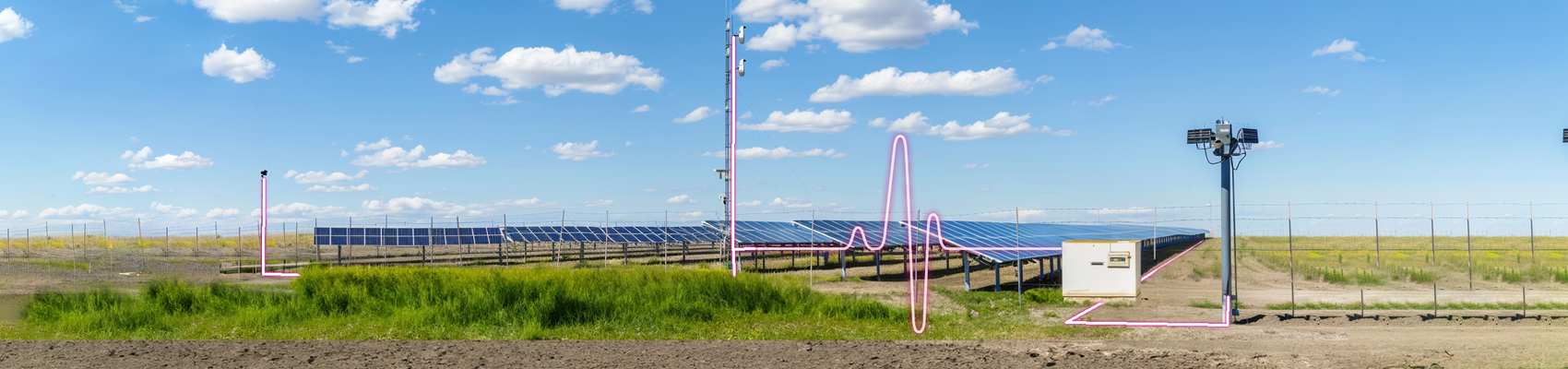

In Deutschland gewinnt die Nutzung erneuerbarer Energien kontinuierlich an Bedeutung. Solarparks spielen eine entscheidende Rolle bei der Erzeugung von umweltfreundlichem Strom. Eine sichere und effiziente Vernetzung dieser Anlagen ist unerlässlich, um eine stabile Energieversorgung zu gewährleisten. eks Engel bietet maßgeschneiderte Lösungen für die Vernetzung und den sicheren Betrieb von Solarparks an. Im Folgenden wird ein fiktives Applikationsbeispiel vorgestellt, das die Einsatzmöglichkeiten der Netzwerkkomponenten von eks Engel in einem Solarpark illustriert.
Betriebsführung und Steuerung
Die Betriebsführung und Steuerung eines Solarparks sind entscheidend für die Maximierung der Energieausbeute und Bedingung für eine Anbindung großer Anlagen an öffentliche Netze. eks Engel bietet Lösungen für die Anbindung der Wechselrichter über Modbus, die Überwachung und Steuerung des Batteriespeichers sowie die Vernetzung der Nachführungssysteme für die Solarpanels. Durch die Integration von Modbus wird eine reibungslose Datenübertragung gewährleistet, wodurch Effizienz und Leistung der Solarparks optimiert werden können. Weiterhin wird eine präzise Steuerung und Überwachung der gesamten Anlage ermöglicht. Das Monitoring-System und die Steuerung des Solarparks kann über VPN-Verbindungen via LTE oder 5G angebunden werden, wenn kein kabelgebundener Internetanschluss verfügbar ist.
![](/fileadmin/_processed_/e/4/csm_dl-485_c9f7eb4c19.png)
![IPL-C-100LE](/fileadmin/_processed_/8/6/csm_ipl-c-100_c2fb387a38.png)
![XSLAN 1100](/fileadmin/_processed_/5/4/csm_XSLAN-1100_012271_6d03ebb190.png)
Für den vernetzten Anschluss von Sensoren - DL-485-PB
Die LWL-Systeme DL485-PB vernetzen ProfiBus-Feldbus-Netzwerke über Lichtwellenleiter. Mit diesem innovativen System lassen sich optische Bus-, Stern- oder Baumstrukturen ebenso realisieren wie elektrisch-optisch gemischte Strukturen.
- RS485
- Profibus
- erweiterter Temperaturbereich -40° C ... +70° C
Die robusten VPN-Router sind für eine sichere Remove-Verbindung zu Solarparks geeignet. Der Solarpark bleibt auch dann noch erreichbar, wenn die kabelgebundene Netzwerkverbindung ausgefallen ist.
- VPN
- Firewall
- hohe EMV-Störfestigkeit
- erweiterter Temperaturbereich -40° C ... +70° C
Die XSLAN-Familie von SHDSL-Switches ermöglicht die Verbindung von entfernten Ethernet-Netzwerken mit einem einfachen Kupferpaar mit Datenraten von bis zu 15 Mps. Mit der Funktion «By-Pass» wird bei Spannungsverlust die Leitung durch ein Relais geschlossen (elektromechanisch). Die Daisy-Chain Verbindung wird zum nächsten Teilnehmer überbrückt.
Wenn es keine Möglichkeit gibt ein Daisy Chain Netzwerk in einem Ring zu schließen, ermöglicht die «Loop VPN» einen Netzwerkredundanz über das Internet oder eine private MPLS Verbindung an den Enden des Netzwerks.
- SHDSL: bis zu 4 Ports
- LAN: bis zu 4 Ports
- Bis zu 100 VPN
- Bypass-Funktion
![](/fileadmin/_processed_/5/6/csm_fimp-m_c30beaeadd.png)
![](/fileadmin/_processed_/e/d/csm_el-100-4_36a941a10b.png)
Die Industrie-Spleißbox FIMP-M ist wesentlich kompakter als 19"-Lösungen, zeichnet sich durch einfache und flexible Montage und ein robustes, pulverbeschichtetes Edelstahl-Gehäuse aus. Alle Kupplungsvarianten (ST, SC, LC, FC-PC, SC-RJ, E2000) stehen zur Verfügung.
- 6 Duplex-Kupplungen
- Luftfeuchtigkeit 10 % – 95 % relativ, nicht kondensierend
- erweiterter Temperaturbereich -40° C ... +75° C
Für die Vernetzung - EL-100-8TX
8-Port-Switch für 10/100 MBit/s mit wahlweise bis zu vier RJ45-Ethernet-Ports und bis zu zwei optischen Ports, die mit Kunststoff-, HCS-, Multimode- oder Singlemode-LWL funktionieren.
- 10/100 MBit/s
- Auto-Negotiation
- MDI/MDI-X
- erweiterter Temperaturbereich -40° C ... +70° C
Sicherheit und Zutrittskontrolle

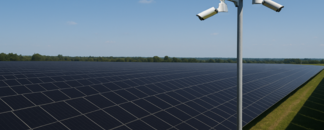

Die Sicherheit in Solarparks ist ein weiterer wichtiger Aspekt. Mit den Netzwerkkomponenten von eks Engel können Zutrittskontrollen, Videoüberwachung und Alarmsysteme effektiv an das Internet angebunden werden. Mastanschlussboxen in den Überwachungsmasten sorgen dafür, dass die Videoüberwachung jederzeit einwandfrei funktioniert. Eine zusätzliche Firewall bietet eine Absicherung der Anbindung und schützt die sensiblen Daten und Steuerungssysteme vor unbefugtem Zugriff.
![](/fileadmin/_processed_/a/7/csm_pel-s_2a84ecf3f6.png)
![](/fileadmin/_processed_/e/1/csm_iol-3000_3adae404a6.png)
PEL-S Geräte sind industrielle Komplettlösungen für den Einbau in Masten. PEL-S besteht aus einem PoE+-Gigabit-Ethernet-Switch, vier x-kodierten M12-Anschlüssen und bis zu zwei Lichtwellenleiter-Anschlüssen für Multimode oder Singlemode-Lichtwellenleiter, die zusammen mit Spleißkassette, Netzteil, Sicherungen und Anschlussklemmen (4-polig) in einem kompakten Gehäuse untergebracht sind.
- Kabelübergangskasten (KÜK) /
Mastanschlussbox - Managed Switch mit Ringredundanz
- Gigabit Ethernet mit 4TX/2FX
- PoE+
Mit dem LWL-System IOL3000 können bis zu 8 digitale Schalt-, Steuer- und Analogsignale über Lichtwellenleiter in einer Punkt-zu-Punkt- oder Linienstruktur übertragen werden.
- bis zu 8 digitale Schalt-, Steuer- und Analogsignale
- Punkt-zu-Punkt-System
- erweiterter Temperaturbereich -40° C ... +70° C
Optischer Bypass für mehr Zuverlässigkeit
Ein besonderes Highlight ist der optische Bypass x-light von eks Engel. Dieser ermöglicht es, einzelne Segmente eines Solarparks so anzubinden, dass bei einem Ausfall einer Glasfaserverbindung die anderen Segmente weiterhin gesteuert werden können. Dies ist besonders wichtig, wenn Wartungsarbeiten durchgeführt werden müssen oder wenn, wie es in der Vergangenheit bereits vorgekommen ist, beim Mähen des Grases versehentlich Kabelstränge durchtrennt werden. So werden die kontinuierliche Stromerzeugung und Steuerbarkeit auch in kritischen Situationen sichergestellt.
![](/fileadmin/_processed_/f/a/csm_x-light_acd2d6ac1c.png)
Der optischer Bypass x-light unterstützt alle Ethernet-basierten Protokolle, sämtliche Feldbusse sowie zahlreiche Schnittstellen wie RS485. x-light hält bei Ausfall einer Netzwerkkomponente in Linien- oder Ringtopologien die Datenkommunikation zwischen den benachbarten Komponenten aufrecht.
- Schaltgeschwindigkeit < 20ms
- Einstellbare Umschaltverzögerung
- erweiterter Temperaturbereich -40° C ... +70° C
Vernetzung und Anbindung der Wetterstation
Eine zuverlässige Wetterstation ist für den Betrieb eines Solarparks von großer Bedeutung. Sie liefert wichtige Daten über Sonneneinstrahlung, Temperatur und Wetterbedingungen, die für die Optimierung der Stromerzeugung genutzt werden. Die Produkte von eks Engel ermöglichen eine sichere Vernetzung und Anbindung der Wetterstation
Vorteile und Mehrwert der Lösungen von eks Engel
Die Produkte von eks Engel bieten zahlreiche Vorteile für den sicheren Betrieb und die Vernetzung von Solarparks. Sie tragen zur Erhöhung der Wirtschaftlichkeit und Effizienz bei, indem sie eine reibungslose Kommunikation und Steuerung der verschiedenen Komponenten ermöglichen. Darüber hinaus sorgen sie für eine erhöhte Sicherheit und Zuverlässigkeit der Anlagen, was letztlich zu einer stabilen und nachhaltigen Stromerzeugung beiträgt.
Die Zukunft der Energieversorgung liegt in den erneuerbaren Energien. Solarparks werden eine immer größere Rolle spielen, um die Energiewende voranzutreiben und die Klimaziele zu erreichen. Mit den innovativen und zuverlässigen Lösungen von eks Engel können Sie sicherstellen, dass Ihre Solarparks optimal vernetzt und betrieben werden, um eine nachhaltige und effiziente Stromerzeugung zu gewährleisten.
